真空管データ

　手持ちの真空管のデータを纏めてみました。
　電池管とヒーター電力の小さい傍熱管です。

　１Ｒ５

　Ｅｆ＝１．４Ｖ　　Ｉｆ＝５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｇｒｉｄｓ　＃２　ａｎｄ　＃４　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　６７．５Ｖ
　Ｇｒｉｄｓ　＃２　ａｎｄ　＃４　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　９０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ（Ｚｅｒｏ　Ｓｉｇｎａｌ）　　　　　　　　　　　　５．５ｍＡ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｇｒｉｄ　＃３　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　０Ｖ

　Ｃｏｎｖｅｒｓｉｏｎ　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　２８０μＭＨＯＳ
　／Ｐｌａｔｅ＝６７．５Ｖ、Ｇｒｉｄ＃２、＃４＝６７．５Ｖ、Ｇｒｉｄ＃３＝０Ｖ
　Ｏｓｃｉｌｌａｔｏｒ　Ｔｒａｎｓｃｏｎｄｕｃｔｕｎｃｅ　　　　　　　　　　　　　１４００μＭＨＯＳ

　１Ｓ５

　Ｅｆ＝１．４Ｖ　　Ｉｆ＝５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｇｒｉｄ　＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　０Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ　＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　−５０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　３ｍＡ
　Ｄｉｏｄｅ　Ｃｕｒｒｅｎｔ　ｆｏｒ　Ｃｏｎｔｉｎｕｏｕｓ　Ｏｐｅｒａｔｉｏｎ　　０．２５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　６２５μＭＨＯＳ
　／Ｅｐ＝６７．５Ｖ、Ｅｓｇ＝６７．５Ｖ、Ｅｃｇ＝０Ｖ、Ｉｐ＝１．６ｍＡ、Ｉｓｇ＝０．４ｍＡ

　１Ｔ４

　Ｅｆ＝１．４Ｖ　　Ｉｆ＝５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｇｒｉｄ　＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　５．５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　７００μＭＨＯＳ
　／Ｅｐ＝４５Ｖ、Ｅｓｇ＝４５Ｖ、Ｉｐ＝１．７ｍＡ、Ｉｓｇ＝０．７ｍＡ
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　８７５μＭＨＯＳ
　／Ｅｐ＝６７．５Ｖ、Ｅｓｇ＝６７．５Ｖ、Ｉｐ＝３．４ｍＡ、Ｉｓｇ＝１．５ｍＡ

　１Ｔ４−ＳＦ

　Ｅｆ＝１．４Ｖ　　Ｉｆ＝２５ｍＡ
　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ

　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｇｒｉｄｓ　＃２　　　　　　　　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　６７．５Ｖ
　Ｇｒｉｄｓ　＃２　　　　　　　　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　９０Ｖ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｇｒｉｄ　＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　３．５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　３５０μＭＨＯＳ
　／Ｅｐ＝９０Ｖ、Ｅｓｇ＝６７．５Ｖ、Ｅｃｇ＝０Ｖ、Ｉｐ＝２．４ｍＡ、Ｉｓｇ＝０．９ｍＡ

　１Ｕ４

　Ｅｆ＝１．４Ｖ　　Ｉｆ＝５０ｍＡ
　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ

　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１１０Ｖ
　Ｇｒｉｄｓ　＃２　　　　　　　　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　１１０Ｖ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｇｒｉｄ　＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　６ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　９００μＭＨＯＳ
　／Ｅｐ＝９０Ｖ、Ｅｓｇ＝９０Ｖ、Ｅｃｇ＝−４Ｖ、Ｉｐ＝１．６ｍＡ、Ｉｓｇ＝０．５ｍＡ

　３Ｃ４

　Ｅｆ＝１．４Ｖ　　Ｉｆ＝５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　２×３．１ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　１２５０μＭＨＯＳ
　／Ｅｐ＝６４、Ｅｓｇ＝６４Ｖ、Ｅｃｇ＝−３．３Ｖ、Ｉｐ＝３．５ｍＡ、Ｉｓｇ＝０．７５ｍＡ
　ＲＰ＝１２５ＫΩ、ＲＬ＝１５ＫΩ

　３Ｓ４／ＤＬ９２

　Ｅｆ＝２．８Ｖ　　Ｉｆ＝５０ｍＡ
　Ｅｆ＝１．４Ｖ　　Ｉｆ＝１００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　６７．５Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ（Ｚｅｒｏ　Ｓｉｇｎａｌ）＊１　　　　　　　　　　６ｍＡ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ（Ｚｅｒｏ　Ｓｉｇｎａｌ）＊２　　　　　　　　　　１２ｍＡ
　＊１：Ｓｅｒｉｅｓ　Ｆｉｌａｍｅｎｔ
　＊２：Ｐａｒａｌｌｅｌ　Ｆｉｌａｍｅｎｔ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　１４００μＭＨＯＳ
　／Ｅｐ＝６７．５Ｖ、Ｅｓｇ＝６７．５Ｖ、Ｅｃｇ＝−７Ｖ、Ｉｐ＝６ｍＡ、Ｉｓｇ＝１．２ｍＡ
　ＲＬ＝５ＫΩ

　３Ｙ４／ＤＬ９７

　Ｅｆ＝２．８Ｖ　　Ｉｆ＝２５ｍＡ
　Ｅｆ＝１．４Ｖ　　Ｉｆ＝５０ｍＡ
　＊　定格、動作例を見つけることは出来ませんでした。
　　　３Ｓ４を差し替えて問題ありませんでした。
　　　ヒーター電流は半減しました。

　３Ａ５

　Ｅｆ＝２．８Ｖ　　Ｉｆ＝１１０ｍＡ
　Ｅｆ＝１．４Ｖ　　Ｉｆ＝２２０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１３５Ｖ
　Ｐｌａｔｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　　　５ｍＡ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　０．５Ｗ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　１８００μＭＨＯＳ
　Ａｍｐｌｉｆｉｃａｔｉｏｎ　Ｆａｃｔｏｒ　　　　　　　　　　　　　　　　　　　　１５

　／Ｅｐ＝９０Ｖ、Ｅｇ＝−２Ｖ、Ｉｐ＝３．７ｍＡ、Ｒｐ＝８３００Ω

　１Ａ２

　Ｅｆ＝１．２Ｖ　　Ｉｆ＝３０ｍＡ　　（０．９Ｖ〜１．４Ｖ）
　
　定格、動作例は見つかりませんでした。
　１Ｒ５に差し替え可能との事ですがヒーター電圧、電流が小さい。

　１Ｂ２

　Ｅｆ＝１．２Ｖ　　Ｉｆ＝３０ｍＡ　　（０．９Ｖ〜１．４Ｖ）

　最大定格
　プレート電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　スクリーングリッド電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７５Ｖ
　プレート電源電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　スクリーングリッド電源電圧　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　カソード電流　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２ｍＡ
　プレート損失　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　０．１５Ｗ
　
　（１Ｓ５類似）

　１Ｋ２

　Ｅｆ＝１．２Ｖ　　Ｉｆ＝３０ｍＡ　　（０．９Ｖ〜１．４Ｖ）

　最大定格
　プレート電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　スクリーングリッド電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７５Ｖ
　プレート電源電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　スクリーングリッド電源電圧　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　カソード電流　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３．５ｍＡ
　プレート損失　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　０．３Ｗ
　
　（１Ｔ４類似）

　２Ｐ２

　Ｅｆ＝２．４Ｖ　　Ｉｆ＝３０ｍＡ　　（１．８Ｖ〜２．８Ｖ）
　Ｅｆ＝１．２Ｖ　　Ｉｆ＝６０ｍＡ　　（０．９Ｖ〜１．４Ｖ）

　最大定格
　プレート電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　スクリーングリッド電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　プレート電源電圧　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　スクリーングリッド電源電圧　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　カソード電流　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７ｍＡ
　カソード電流（ピーク）　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０ｍＡ
　プレート損失　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　０．４Ｗ
　
　（３Ｓ４類似）

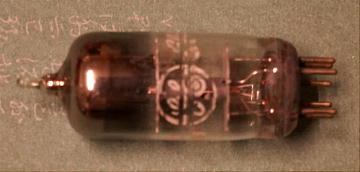

　６ＡＢ４

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　−５０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　２．５Ｗ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　４０００μＭＨＯＳ
／Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　１００Ｖ、Ｃａｔｈｏｄｅ　Ｒ＝２７０Ω、ＩＰ＝３．７ｍＡ、
Ｐｌａｔｅ　Ｒ＝１５ＫΩ、μ＝６０、Ｇｒｉｄ　Ｖｏｌｔａｇｅ　−５Ｖ（ｉｂ＝１０ｕＡ）

　６ＡＢ８

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝３００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ（５極部）
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　３．５Ｗ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　２５ｍＡ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ（ｃａｔｈｏｄｅ　ｂｉａｓ）　　　２ＭｅｇΩ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ（ｆｉｆｅｄ　ｂｉａｓ）　　　　　１ＭｅｇΩ
　Ｖｏｌｔａｇｅ　ｂｅｔｗｅｅｎ　Ｃａｔｈｏｄｅ　ａｎｄ　ｈｅａｔｅｒ　　　　　　２５０Ｖ
　Ｒｅｓｉｓｔａｎｃｅ　ｂｅｔｗｅｅｎ　Ｃａｔｈｏｄｅ　ａｎｄ　ｈｅａｔｅｒ　　　Ｍａｘ２０ＫΩ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ（３極部）
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　２００Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　１Ｗ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　８ｍＡ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ（ｃａｔｈｏｄｅ　ｂｉａｓ）　　　３ＭｅｇΩ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ（ｆｉｆｅｄ　ｂｉａｓ）　　　　　１ＭｅｇΩ
　Ｖｏｌｔａｇｅ　ｂｅｔｗｅｅｎ　Ｃａｔｈｏｄｅ　ａｎｄ　ｈｅａｔｅｒ　　　　　　１５０Ｖ
　Ｒｅｓｉｓｔａｎｃｅ　ｂｅｔｗｅｅｎ　Ｃａｔｈｏｄｅ　ａｎｄ　ｈｅａｔｅｒ　　　Ｍａｘ２０ＫΩ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ（５極部）　　　　　　　　　　　　　　　　　　　３３００μＭＨＯＳ
／Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　１７０Ｖ、　ＶＧ３　０Ｖ、　ＶＧ２　１７０Ｖ、　ＶＧ１　−６．７Ｖ
　ＩＰ　１５ｍＡ、ＩＧ２　２．８ｍＡ　ＲＰ　０．１５ＭΩ、　ＲＬ１１Ｋ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ（３極部）　　　　　　　　　　　　　　　　　　　１９００μＭＨＯＳ
／Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　１００Ｖ、　ＶＧ　０Ｖ
　ＩＰ　７．５ｍＡ、

　６ＡＪ５

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１７５ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１８０Ｖ
　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　１８０Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　１４０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　１．７Ｗ
　Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　０．５Ｗ
　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｇｒｉｄ＃１　Ｐｏｓｉｔｉｖｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　１８ｍＡ
　
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　２５００μＭＨＯＳ
　／Ｅｐ＝２８Ｖ、Ｅｇ２＝２８Ｖ、Ｅｇ１＝−１Ｖ、Ｉｐ＝２．７ｍＡ、Ｉｇ２＝１ｍＡ

　６ＡＫ５

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１７５ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１８０Ｖ
　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　１８０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　１．７Ｗ
　Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　０．５Ｗ
　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　１２０Ｖ
　Ｇｒｉｄ＃１　Ｐｏｓｉｔｉｖｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　１８ｍＡ
　
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　５０００μＭＨＯＳ
　／Ｅｐ＝１２０Ｖ、Ｅｇ２＝１２０Ｖ、Ｒｋ＝１８０Ω、Ｒｐ＝０．３ＭΩ
　Ｉｐ＝７．５ｍＡ、Ｉｇ２＝２．５ｍＡ

　６ＡＫ６

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　２．７５Ｗ
　Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　０．７５Ｗ
　ＤＣ　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　１００Ｖ
　
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　２３００μＭＨＯＳ
　／Ｅｐ＝１８０Ｖ、Ｅｇ２＝１８０Ｖ、Ｅｇ１＝−９Ｖ、Ｉｐ＝１５ｍＡ、Ｉｇ２＝２．５ｍＡ
　Ｒｇ１≦１００Ｋ（ＦＩＸＥＤ　ＢＩＡＳ）、Ｒｇ１≦５００Ｋ（ＦＩＸＥＤ　ＢＩＡＳ）
　ＲＬ＝１０Ｋ

　６ＡＱ６

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｇｒｉｄ＃１　Ｐｏｓｉｔｉｖｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　０Ｖ
　Ｄｉｏｄｅ　Ｏｐｅｒａｔｉｏｎ　Ｃｕｒｒｅｎｔ　ｐｅｒ　Ｐｌａｔｅ　　　　　　　０．９ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　１１５０μＭＨＯＳ
　／Ｅｐ＝１００Ｖ、Ｅｇ１＝−１Ｖ、Ｒｐ＝６１Ｋ、Ｉｐ＝０．８ｍＡ、

　６ＢＨ６

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　１５０Ｖ
　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｖｇ１　　　　　　　　　　　　　　　　　　　　　　　　　５０Ｖ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｖｇ１　　　　　　　　　　　　　　　　　　　　　　　　　０Ｖ
　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　３Ｗ
　Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　０．５Ｗ
　
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　３４００μＭＨＯＳ
　／Ｅｐ＝１００Ｖ、Ｅｇ２＝１００Ｖ、Ｅｇ１＝−１Ｖ、Ｉｐ＝３．６ｍＡ、Ｉｇ２＝１．４ｍＡ

　６ＢＪ６

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ（Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　０．６Ｗ）　１５０Ｖ
　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ（Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　０Ｗ）　　　３００Ｖ
　Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｍａｘ　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｖｇ１　　　　　　　　　　　　　　　　　　　　　５０Ｖ
　Ｍａｘ　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｖｇ１　　　　　　　　　　　　　　　　　　　　　０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　３Ｗ
　Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　０．６Ｗ
　
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　３６５０μＭＨＯＳ
　／Ｅｐ＝１００Ｖ、Ｅｇ２＝１００Ｖ、Ｅｇ１＝−１Ｖ、Ｉｐ＝９ｍＡ、Ｉｇ２＝３ｍＡ

　６ＢＺ７

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝４００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　２５０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　　　２Ｗ
　Ｐｅａｋ　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ
　Ｈｅａｔｅｒ　ｎｅｇａｔｉｖｅ　ｗｉｔｈ　ｒｅｓｐｅｃｔ　ｔｏ　ｃａｔｈｏｄｅ　２００Ｖ
　Ｈｅａｔｅｒ　ｐｏｓｉｔｉｖｅ　ｗｉｔｈ　ｒｅｓｐｅｃｔ　ｔｏ　ｃａｔｈｏｄｅ　２００Ｖ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＤＣ　１００Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　２０ｍＡ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ　　　　　　　　　　　　　　０．５ＭｅｇΩ
　
　ＡＭＰＬＩＦＩＣＡＴＩＯＮ　ＦＡＣＴＯＲ　　　　　　　　　　　　　　　　　　　　３６
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　６８００μＭＨＯＳ
　／Ｅｐ＝１５０Ｖ、Ｃａｔｈｏｄｅ　Ｒ＝２２０Ω、Ｉｐ＝１０ｍＡ

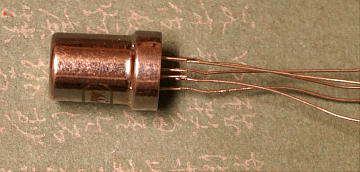

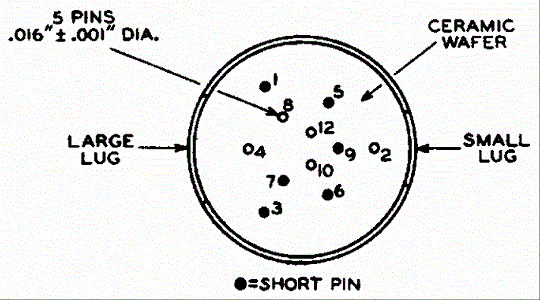

　６Ｃ５２Ｈ−Ｂ

　（６ＣＷ４類似）
　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１３５ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　１３５Ｖ
　ＧＲＩＤ　ＶＯＬＴＡＧＥ
　　　Ｎｅｇａｔｉｖｅ−Ｖｉａｓ　Ｖａｌｕｅ　　　　　　　　　　　　　　　　　　　５５Ｖ
　　　Ｐｅａｋ−Ｐｏｓｉｔｉｖｅ　Ｖａｌｕｅ　　　　　　　　　　　　　　　　　　　　０Ｖ
　ＰＬＡＴＥ　ＤＩＳＩＰＡＴＩＯＮ　　　　　　　　　　　　　　　　　　　　　　　１．５Ｗ

　ＡＭＰＬＩＦＩＣＡＴＩＯＮ　ＦＡＣＴＯＲ　　　　　　　　　　　　　　　　　　　　　６８
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　１２５００μＭＨＯＳ
／Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　７０Ｖ、Ｇｒｉｄ　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　０Ｖ
　Ｇｒｉｄ　Ｒ＝４７Ｋ、Ｒｐ＝５４４０Ω、Ｉｐ＝７．２ｍＡ

　Ｍａｘ　Ｇｒｉｄ　Ｒ
　　ｆｉｘｅｄ−ｖｉａｓ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　０．５ＭｅｇΩ
　　ｋａｔｈｏｄｅ−ｖｉａｓ　　　　　　　　　　　　　　　　　　　　　　　　　　　　２．２ＭｅｇΩ

　７８９５

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１３５ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｓｕｐｐｌｙ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　３３０Ｖ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　１１０Ｖ
　ＧＲＩＤ　ＶＯＬＴＡＧＥ
　　　Ｎｅｇａｔｉｖｅ−Ｖｉａｓ　Ｖａｌｕｅ　　　　　　　　　　　　　　　　　　　５５Ｖ
　　　Ｐｅａｋ−Ｐｏｓｉｔｉｖｅ　Ｖａｌｕｅ　　　　　　　　　　　　　　　　　　　　２Ｖ
　Ｐｌａｔｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　　　２０ｍＡ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　１５ｍＡ
　ＰＬＡＴＥ　ＤＩＳＩＰＡＴＩＯＮ　　　　　　　　　　　　　　　　　　　　　　　　　１Ｗ
　Ｈｅａｔｅｒ　Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　±１００Ｖ

　ＡＭＰＬＩＦＩＣＡＴＩＯＮ　ＦＡＣＴＯＲ　　　　　　　　　　　　　　　　　　　　　５４
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　６８００μＭＨＯＳ
／Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　１１０Ｖ、Ｃａｔｈｏｄｅ　Ｒ＝１５０Ω、Ｃ＝１０００ｕＦ
　Ｈｅａｔｅｒ　５．７Ｖ
　Ｍａｘ　Ｇｒｉｄ　Ｒ
　　ｆｉｘｅｄ−ｖｉａｓ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　０．５ＭｅｇΩ
　　ｋａｔｈｏｄｅ−ｖｉａｓ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１ＭｅｇΩ

　６ＤＴ８

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝３００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　−５０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　２．５Ｗ
　Ｐｅａｋ　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ
　Ｈｅａｔｅｒ　ｎｅｇａｔｉｖｅ　ｗｉｔｈ　ｒｅｓｐｅｃｔ　ｔｏ　ｃａｔｈｏｄｅ　２００Ｖ
　Ｈｅａｔｅｒ　ｐｏｓｉｔｉｖｅ　ｗｉｔｈ　ｒｅｓｐｅｃｔ　ｔｏ　ｃａｔｈｏｄｅ　２００Ｖ

　ＡＭＰＬＩＦＩＣＡＴＩＯＮ　ＦＡＣＴＯＲ　　　　　　　　　　　　　　　　　　　　６０
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　４０００μＭＨＯＳ
／Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　１００Ｖ、Ｃａｔｈｏｄｅ　Ｒ＝２７０Ω、ＩＰ＝３．７ｍＡ、
Ｐｌａｔｅ　Ｒ＝１５ＫΩ、μ＝６０、Ｇｒｉｄ　Ｖｏｌｔａｇｅ　−５Ｖ（ｉｂ＝１０ｕＡ）

　６ＧＭ８／ＥＣＣ８６

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝３３０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　０．６Ｗ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　３０ｍＡ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ　　　　　　　　　　　　　　　　　１ＭｅｇΩ
　Ｖｏｌｔａｇｅ　ｂｅｔｗｅｅｎ　Ｃａｔｈｏｄｅ　ａｎｄ　ｈｅａｔｅｒ　　　　　　３０Ｖ
　Ｒｅｓｉｓｔａｎｃｅ　ｂｅｔｗｅｅｎ　Ｃａｔｈｏｄｅ　ａｎｄ　ｈｅａｔｅｒ　　　Ｍａｘ２０ＫΩ

　ＡＭＰＬＩＦＩＣＡＴＩＯＮ　ＦＡＣＴＯＲ　　　　　　　　　　　　　　　　　　　　１４
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　２６００μＭＨＯＳ
　／Ｅｐ＝６．３Ｖ、Ｅｇ＝０Ｖ、Ｉｐ＝０．９ｍＡ

　６ＨＡ５

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１８０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　２２０Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　−５０Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　２．６Ｗ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　２２ｍＡ
　Ｈｅａｔｅｒ　ｎｅｇａｔｉｖｅ　ｗｉｔｈ　ｒｅｓｐｅｃｔ　ｔｏ　ｃａｔｈｏｄｅ　１１０Ｖ
　Ｈｅａｔｅｒ　ｐｏｓｉｔｉｖｅ　ｗｉｔｈ　ｒｅｓｐｅｃｔ　ｔｏ　ｃａｔｈｏｄｅ　１１０Ｖ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ　　　　　　　　　　　　　　　　１ＭｅｇΩ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　２００００μＭＨＯＳ
　Ａｍｐｌｉｆｉｃａｔｉｏｎ　Ｆａｃｔｏｒ　　　　　　　　　　　　　　　　　　　８０
　／Ｅｐ＝１３５Ｖ、ＩｇＤＣ＝１０ｍＡ、Ｉｐ＝１９ｍＡ、ＲＬｐ＝１Ｋ、Ｒｋ＝０

　１２ＡＴ７

　Ｅｆ＝１２．６Ｖ　Ｉｆ＝１５０ｍＡ
　Ｅｆ＝６．３Ｖ　　Ｉｆ＝３００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｈｅａｔｅｒ−Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　２．５Ｗ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　−５０Ｖ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　４０００μＭＨＯＳ
　Ａｍｐｌｉｆｉｃａｔｉｏｎ　Ｆａｃｔｏｒ　　　　　　　　　　　　　　　　　　　　６０
　／Ｅｐ＝１００Ｖ、Ｃａｔｈｏｄｅ　Ｂｉａｓ　Ｒｅｓｉｓｔｏｒ＝２７０Ω
　Ｉｐ＝３．７ｍＡ

　１２ＡＵ７／ＥＣＣ８２

　Ｅｆ＝１２．６Ｖ　Ｉｆ＝１５０ｍＡ
　Ｅｆ＝６．３Ｖ　　Ｉｆ＝３００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３００Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　２．７５Ｗ
　Ａｎｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　　　２０ｍＡ
　Ａｖｅｒａｇｅ　Ｇｒｉｄ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　５ｍＡ
　Ｎｅｇａｔｉｖｅ　Ｃｏｎｔｒｏｌ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　１５０Ｖ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ（ａｕｔｏｂｉａｓ）　　　　　　　１ＭｅｇΩ
　Ｇｒｉｄ　ＣｉｒＣｕｉｔ　Ｒｅｓｉｓｔａｎｃｅ（ｆｉｘｅｄｂｉａｓ）　　　　　　２５０ＫΩ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　３１００μＭＨＯＳ
　Ａｍｐｌｉｆｉｃａｔｉｏｎ　Ｆａｃｔｏｒ　　　　　　　　　　　　　　　　　　　　２０
　／Ｅｐ＝１００Ｖ、Ｅｇ＝０Ｖ、Ｉｐ＝１１．８ｍＡ

　１ＡＤ４

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝１００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１００Ｖ
　Ｇｒｉｄ　＃２　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　１００Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　０．３Ｗ
　Ｇｒｉｄ　＃２　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　０．１Ｗ
　Ｔｏｔａｌ　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　５．５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　２０００μＭＨＯＳ
　／Ｅｐ＝４５Ｖ、Ｅｓｇ＝４５Ｖ、Ｒｃｇ＝２ＭΩ、Ｉｐ＝３ｍＡ、Ｉｓｇ＝０．９ｍＡ

　１ＡＧ５

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝３０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　５０Ｖ
　Ｇｒｉｄ　＃２　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　５０Ｖ
　Ｔｏｔａｌ　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　０．５ｍＡ
　Ｄｉｏｄｅ　Ｃｕｒｒｅｎｔ　ｆｏｒ　Ｃｏｎｔｉｎｕｏｕｓ　Ｏｐｅｒａｔｉｏｎ　　０．２５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　２３５μＭＨＯＳ
　／Ｅｐ＝２２．５Ｖ、Ｅｓｇ＝２２．５Ｖ、Ｅｃｇ＝０Ｖ、Ｉｐ＝０．１７ｍＡ、Ｉｓｇ＝０．０４３ｍＡ
　Ｒｃｇ＝５ＭΩ、

　１Ｖ６

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝４０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ（ＰＥＮＴＯＤＥ）　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｇｒｉｄ　＃２　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ（ＴＲＩＯＤＥ）　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｇｒｉｄ　＃１　Ｖｏｌｔａｇｅ（ＰＥＮＴＯＤＥ）　　　　　　　　　　　　　　　　ＮＥＶＥＲ　＋
　Ｔｏｔａｌ　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　１．５ｍＡ

　Ｃｏｎｖｅｒｓｉｏｎ　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　２００μＭＨＯＳ
　／Ｅｐ＝４５Ｖ、Ｅｓｇ＝４５Ｖ、Ｅｃｇ＝０Ｖ、（ＰＥＮＴＯＤＥ）、Ｅｐ＝４５Ｖ（ＴＲＩＯＤＥ）

　５６７２

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１００Ｖ
　Ｇｒｉｄ　＃２　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　１００Ｖ
　Ｔｏｔａｌ　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　５．５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　６５０μＭＨＯＳ
　／Ｅｐ＝６７．５Ｖ、Ｅｓｇ＝６７．５Ｖ、Ｅｃｇ＝−６．５Ｖ、Ｉｐ＝３．２５ｍＡ、
　Ｉｓｇ＝０．９５ｍＡ、ＲＬ＝２０ＫΩ

　ＣＶ　２２３８

　５６７２　同等

　５６７６

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝１２０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１５０Ｖ
　Ｐｌａｔｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　　　１１ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　１６００μＭＨＯＳ
　Ａｍｐｌｉｆｉｃａｔｉｏｎ　Ｆａｃｔｏｒ　　　　　　　　　　　　　　　　　　　　１４
　／Ｅｐ＝１３５Ｖ、Ｅｃｇ＝−５Ｖ、Ｉｐ＝４ｍＡ

　５６７８

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　９０Ｖ
　Ｇｒｉｄ　＃２　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　６７．５Ｖ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　８２０μＭＨＯＳ
　／Ｅｐ＝４５Ｖ、Ｅｓｇ＝４５Ｖ、Ｅｃｇ＝０Ｖ、Ｉｐ＝０．８ｍＡ、Ｉｓｇ＝０．２２ｍＡ

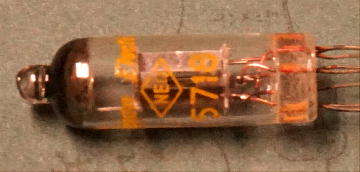

　５７１８

　Ｅｈ＝６．３Ｖ±５％　Ｉｈ＝０．１５Ａ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１６５Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ　　　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　５５Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　０．９Ｗ
　Ｐｌａｔｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　　　２０ｍＡ
　Ｇｒｉｄ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　　　５．５ｍＡ
　Ｈｅａｔｅｒ＝Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　±２００Ｖ
　Ｂｕｌｖ　Ｔｅｍｐ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２２０℃

　Ａｍｐｌｉｆｉｃａｔｉｏｎ　Ｆａｃｔｏｒ　　　　　　　　　　　　　　　　　　　　　　２７
　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　５８００μＭＨＯＳ
／Ｅｐ＝１００Ｖ、Ｉｐ＝８．５ｍＡ

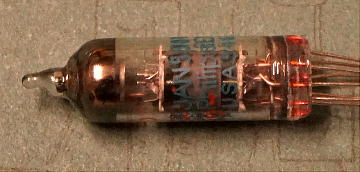

　５８４０

　Ｅｈ＝６．３Ｖ±５％　Ｉｈ＝０．１５Ａ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１６５Ｖ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｇｒｉｄ＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　０Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　５５Ｖ
　Ｇｒｉｄ　Ｃｉｒｃｕｉｔ　Ｒｅｇｉｓｔａｎｃｅ　　　　　　　　　　　　　　　　１．１ＭΩ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　１６．５ｍＡ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　０．９Ｗ
　Ｈｅａｔｅｒ＝Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　±２００Ｖ
　Ｂｕｌｖ　Ｔｅｍｐ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２２０℃

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　４２００〜５８００μＭＨＯＳ

　６０８８

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝２０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　６７．５Ｖ
　Ｓｃｒｅｅｎ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　６７．５Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　１．５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　６２５μＭＨＯＳ
　／Ｅｐ＝４５Ｖ、Ｅｓｇ＝４５Ｖ、Ｅｃｇ＝−１．２５Ｖ、Ｉｐ＝０．６５ｍＡ、Ｉｓｇ＝０．１５ｍＡ
　ＲＬ＝８０ＫΩ

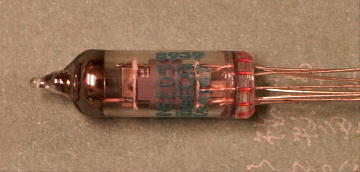

　６２０５

　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１６５Ｖ
　Ｓｃｒｅｅｎ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　１５５Ｖ
　Ｓｕｐｐｒｅｓｓｏｒ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　２２Ｖ
　Ｐｏｓｉｔｉｖｅ　ＤＣ　Ｇｒｉｄ＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　０Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　５５Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　１．１Ｗ
　Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　０．５５Ｗ
　ＤＣ　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　１６．５ｍＡ
　Ｈｅａｔｅｒ＝Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　±２００Ｖ
　Ｇｒｉｄ　Ｃｉｒｃｕｉｔ　Ｒｅｇｉｓｔａｎｃｅ　　　　　　　　　　　　　　　　　１．１ＭΩ
　Ｂｕｌｖ　Ｔｅｍｐ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２２０℃

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　５０００μＭＨＯＳ
　／Ｅｐ＝１００Ｖ、Ｅｓｃｒｅｅｎ＝１００Ｖ、Ｅｓｕｐ＝Ｅｃａｔｏｄｅ
　／Ｃａｔｈｏｄｅ　Ｒ＝１５０Ω、Ｉｐ＝７．５ｍＡ、Ｉｓｃｒｅｅｎ＝２．４ｍＡ
　／Ｒｐ＝０．２６ＭΩ、Ｅｇ＃１＝ー９Ｖ

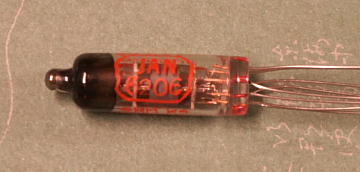

　６２０６　　ＲＡＹＴＨＥＯＮ

　　Ｅｆ＝６．３Ｖ　　Ｉｆ＝１５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１６５Ｖ
　Ｓｃｒｅｅｎ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　１５５Ｖ
　Ｎｅｇａｔｉｖｅ　ＤＣ　Ｇｒｉｄ＃１　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　５５Ｖ
　Ｐｌａｔｅ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　　　１．１Ｗ
　Ｓｃｒｅｅｎ　Ｄｉｓｓｉｐａｔｉｏｎ　　　　　　　　　　　　　　　　　　　　　０．５５Ｗ
　ＤＣ　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　１６．５ｍＡ
　Ｈｅａｔｅｒ＝Ｃａｔｈｏｄｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　±２００Ｖ
　Ｂｕｌｖ　Ｔｅｍｐ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２５０℃

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　４５００μＭＨＯＳ
　／Ｅｐ＝１００Ｖ、Ｅｓｃｒｅｅｎ＝１００Ｖ、Ｅｓｕｐ＝０Ｖ
　／Ｃａｔｈｏｄｅ　Ｒ＝１２０Ω、Ｉｐ＝７．２ｍＡ、Ｉｓｃｒｅｅｎ＝２．２ｍＡ
　／Ｒｐ＝０．２６ＭΩ

　６４１８

　Ｅｆ＝１．２５Ｖ　Ｉｆ＝１０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　３０Ｖ
　Ｓｃｒｅｅｎ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　３０Ｖ
　Ｇｒｉｄ　＃２　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　０．５ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　　　　　　　　　　　　３００μＭＨＯＳ
　／Ｅｐ＝２２．５Ｖ、Ｅｓｇ＝２２．５Ｖ、Ｅｃｇ＝−１．２Ｖ、Ｉｐ＝０．２４ｍＡ、
　Ｉｓｇ＝０．０６ｍＡ、ＲＬ＝１００ＫΩ

　１Ｄ８ＧＴ

　Ｅｆ＝１．４Ｖ　Ｉｆ＝１００ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ（ＴＲＩＯＤＥ）　　　　　　　　　　　　　　　　　　　１１０Ｖ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ（ＰＥＮＴＯＤＥ）　　　　　　　　　　　　　　　　　　１１０Ｖ
　Ｓｃｒｅｅｎ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　１１０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　６ｍＡ

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ（ＴＲＩＯＤＥ）　　　　　　　　　　　　　　　　３２５μＭＨＯＳ
　Ａｍｐｌｉｆｉｃａｔｉｏｎ　Ｆａｃｔｏｒ　　　　　　　　　　　　　　　　　　　　２５
　／Ｅｐ＝４５Ｖ、Ｉｐ＝０．３ｍＡ、

　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ（ＰＥＮＴＯＤＥ）　　　　　　　　　　　　　　　６５０μＭＨＯＳ
　／ＥＰ＝４５Ｖ、Ｅｓｃｒｅｅｎ＝４５Ｖ、Ｅｇ１＝ー４．５Ｖ、Ｉｐ＝１．６ｍＡ
Ｉｇ２＝０．３ｍＡ、ＲＬ＝２０Ｋ、Ｐｏｕｔ＝３５ｍＷ

　１ＬＣ６

　Ｅｆ＝１．４Ｖ　Ｉｆ＝５０ｍＡ

　ＭＡＸＩＭＵＭ　ＲＡＴＩＮＧＳ
　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　　１１０Ｖ
　Ｓｃｒｅｅｎ　Ｇｒｉｄ　Ｖｏｌｔａｇｅ（Ｇ３ａｎｄＧ５）　　　　　　　　　　　　４５Ｖ
　Ｓｃｒｅｅｎ　Ｇｒｉｄ　ＳＵＰＰＬＹ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　１１０Ｖ
　ＧＲＩＤＳ２　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　　　　　　　　５０Ｖ
　ＧＲＩＤＳ２　ＳＵＰＰＬＹ　Ｖｏｌｔａｇｅ　　　　　　　　　　　　　　　　　　　１１０Ｖ
　Ｃａｔｈｏｄｅ　Ｃｕｒｒｅｎｔ　　　　　　　　　　　　　　　　　　　　　　　　　３ｍＡ

　Ｃｏｎｖｅｒｓｉｏｎ　Ｔｒａｎｓｃｏｎｄｕｃｔａｎｃｅ　　　　　　　　　　　　　２５０μＭＨＯＳ
　／ＥＰ＝４５Ｖ、Ｅｓｃｒｅｅｎ＝３５Ｖ、Ｅｇ２＝４５Ｖ、Ｅｇ４＝０Ｖ、

　元箱

　真空管は製造されてから長い年月が経過しているので収納されていた箱は大抵傷んでいます。
　特に蓋の部分は真空管の出し入れで確実に傷みます。

　ＣＢＳ　１Ｖ６

　ＲＡＹＴＨＥＯＮ　１Ｖ６

　ＲＡＹＴＨＥＯＮ　５６７２

　ＲＡＹＴＨＥＯＮ　５６７８

　ＳＹＬＶＡＮＩＡ　１Ｓ５

　ＲＴ　１Ｔ４

　ＲＣＡ　１Ｒ５

　日立　１Ｔ４−ＳＦ

　東芝　１Ｔ４

　ＩＮＴＥＲＮＡＴＩＯＮＡＬ　ＥＣＣ８６

　ＪＪ　ＥＣＣ８２

　ＲＡＹＴＨＥＯＮ　１Ｓ５

　ＲＣＡ　１Ｒ５

　ＲＣＡ　１Ｒ５

　ＶＡＬＶＥ　ＥＬＥＣＴＲＯＮＩＣ　ＣＶ　２２３８

　ＴＵＮＧ−ＳＯＬ　１Ｖ６

　ＭＡＲＣＯＮＩ　１ＡＧ５

　ＲＣＡ　１Ｄ８ＧＴ

　ＲＣＡ　１ＬＣ６

　Ｍｕｌｌａｒｄ　１Ｕ４

　ＧＡＭＭＡ−ＴＲＯＮ　１Ｕ４

　ＣＥＩ　６ＡＢ８

　ＮＡＴＩＯＮＡＬ　ＥＬＥＣＴＲＯＮＩＣＳ　６ＡＢ８

　ＴＥＬＥＦＵＮＫＥＮ　ＥＢＦ８０

　ＴＥＮ　６ＢＨ６

　ＴＥＮ　６ＢＨ６

　ＴＥＮ　６ＢＨ６

　ＮＥＣ　６ＢＪ６

　ＣＩＦＴＥ　６ＡＫ６

　ＺＥＮＩＴＨ　６ＡＫ５

　Ｓｉｌｖｅｒｓｔｏｎｅ　６ＡＢ４

　Ａｍｐｅｒｅｘ　６ＡＱ６

　ＡＭＣ　６ＡＪ５

　ＴＵＮＧ−ＳＯＬ　６ＢＪ６

　ＲＡＹＴＨＥＯＮ　６ＢＪ６

　ＳＹＬＶＡＮＩＡ　５６５４

　ＲＯＧＥＲＳ　６ＡＫ５

　Ｗｅｓｔｉｎｇｈｏｕｓ　６ＤＴ８

　ＧＥＮＥＲＡＬ　ＥＬＥＣＴＲＩＣ　６ＢＺ７

　ＳＩＥＭＥＮＳ　６ＨＡ５

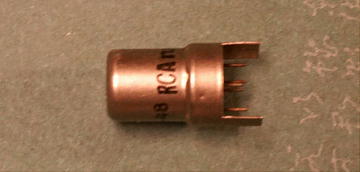

　ＲＣＡ　７８９５
